一、

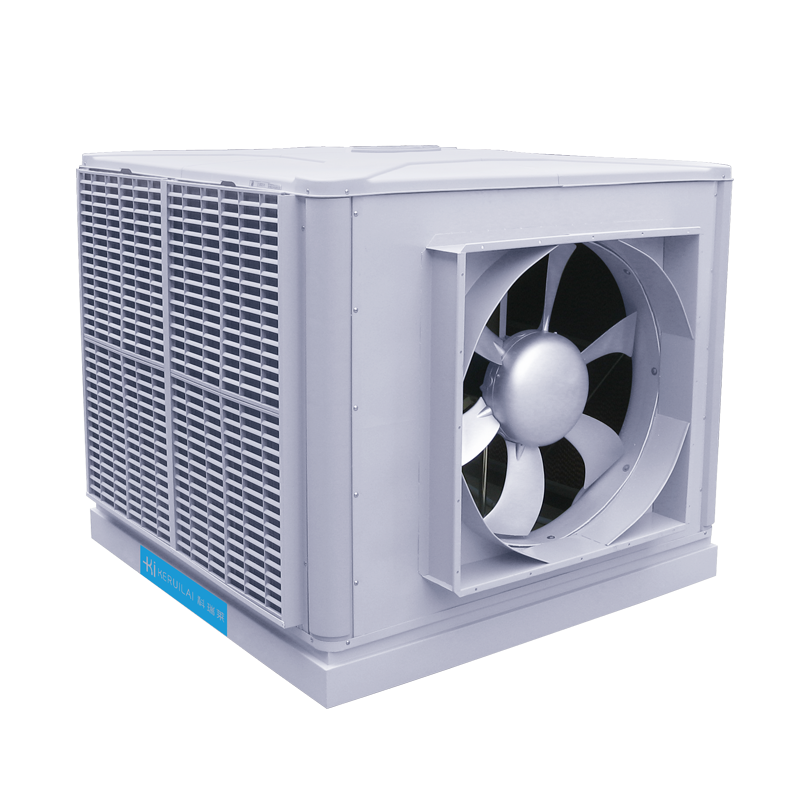

东莞环保空调安装前期支架定位：优先直线送风，从源头规避弯头
风量损耗zui大来源就是 90° 直角弯头，支架安装位置决定风管是否需要拐弯，核心思路：外机出风口与室内送风主管保持同一水平线、同一标高。
外墙壁挂款支架调整
测量车间内部送风主管道标高，上下微调角钢支架安装高度，让环保空调出风口高度 = 室内风管高度，杜绝风管上下翻弯、高低落差弯头。
遇到车间立柱、消防管道阻挡风管直线穿墙：左右平移整套安装支架（膨胀螺丝预留调节余量），避开障碍物，风管笔直穿墙进车间，不用左右拐弯绕障。
屋顶吊装款支架统一标高
所有吊装支架吊码统一高度，整机水平固定，出风口全程水平直吹；不要为了贴合屋顶高低分段吊支架，造成风管多次上下拐弯。
大面积车间分散布置支架
不要一台空调拉超长风管绕遍整个车间；多台环保空调支架均匀分布外墙，每台仅直送就近工位，风管短、无多余转弯。
二、高差避让优化：用支架调高度，不用双 90° 弯头过渡
现场经常出现外机和室内风管存在高低差，很多施工直接做 “上翻 90°+ 下翻 90°” 两个直角弯头，风量直接损耗 30% 以上，正确做法：
高差≤30cm：直接抬高 / 降低整套安装支架，一次性对齐风管标高，全程直线，0 弯头。
高差 30~80cm：不做双直角翻弯，支架向外延伸加长室外直管，搭配单个 45° 弯头过渡，风阻仅 90° 弯头 1/3。
高差＞80cm：增设过渡水平段支架，分两段平缓过渡，严禁连续多个直角弯头堆叠。
三、横向障碍物避让：平移支架，替代左右转弯弯头
墙体立柱、水电管道横向挡住穿墙孔时：
优先调整支架横向安装位置，左右移动外机，让出风口对准无遮挡墙体开孔，风管直线进入室内，完全不用拐弯。
无法移动外机时，室外加长直管支架向外延伸，风管斜向 45° 穿墙，只用单个斜角弯头，避免两次直角转弯。
四、必须使用弯头时，支架配套减阻优化（无法完全无弯的情况）
1. 弯头选型替换，降低单段风阻
禁用直角死弯，全部选用大半径弧形弯头、45° 弯头；弧形弯头内部无涡流，风量损耗大幅降低。
禁止连续 2 个及以上 90° 弯头，每台设备弯头总数控制在 1 个以内。
2. 弯头前后增设直线段支架（关键）
弯头进出口必须预留≥1.5 米直线风管，用独立角钢支架固定直管；
如果弯头紧贴外机出风口，气流还未稳定就转弯，涡流严重、风压骤降，加长直管缓冲可减少 20% 风量损耗。
3. 弯头加装导流叶片，支架预留检修空间
大尺寸风管弯头内部加装导流叶片，打散气流涡流；安装支架避开弯头检修口，后期可拆装维护导流片。
五、风管支架安装配套细节，避免额外阻力
全程保证风管水平无下垂
每隔 1.2~1.5 米设置一副镀锌角钢支架，风管不塌陷、不下垂形成折角（风管塌陷等同于隐形弯头，持续损耗风量）；支架与风管之间垫橡胶减震垫，不挤压风管变形。
风管变径位置单独做支架支撑
外机出风口变径大小头，必须单独支架托住，防止变径处弯折变形产生阻力；变径前后保持直管，不紧跟弯头。
杜绝风管急转弯、压扁
支架安装时预留充足安装空间，不要强行挤压风管改变走向，风管挤压变形会大幅增加风阻。
六、避坑核心禁忌
不要为了省事固定支架，强行让风管绕梁柱、管道，产生多个连续直角弯头；
不要出现 “上下两个 90° 翻弯” 抵消高低差，损耗极大；
弯头不能紧贴空调出风口，无直管缓冲；
风管支架间距过大，风管下垂弯折，形成隐形弯道损耗风量。
